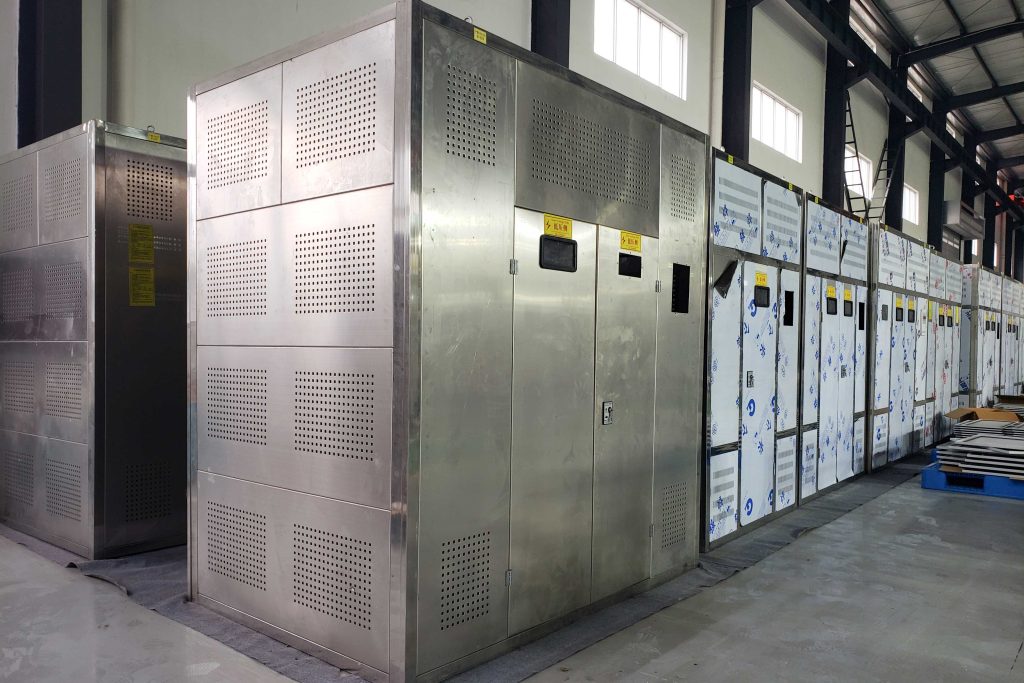

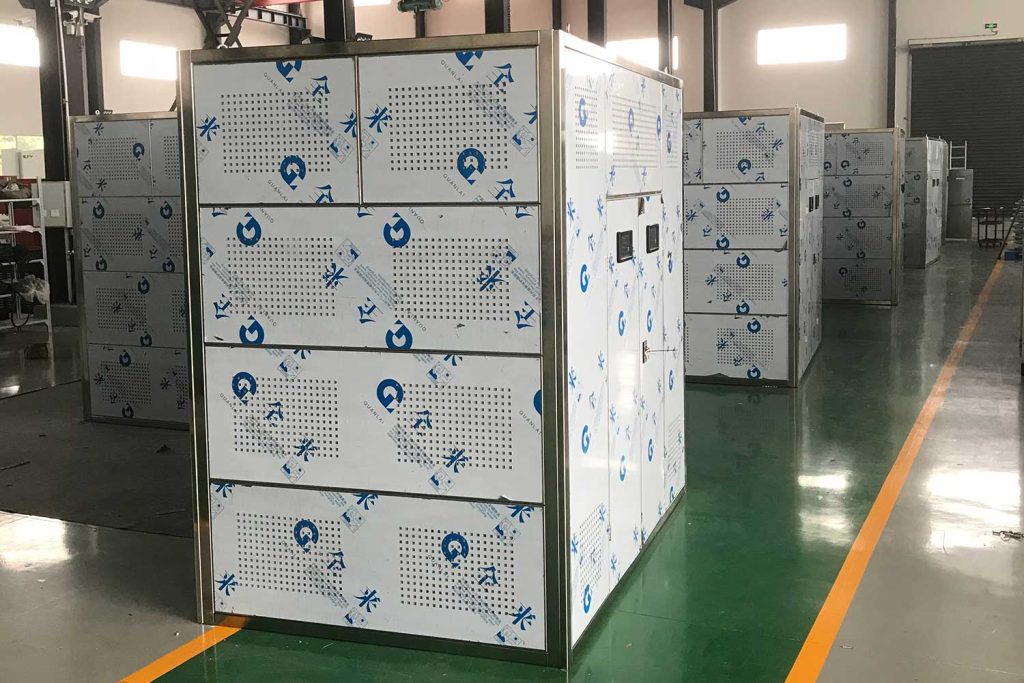

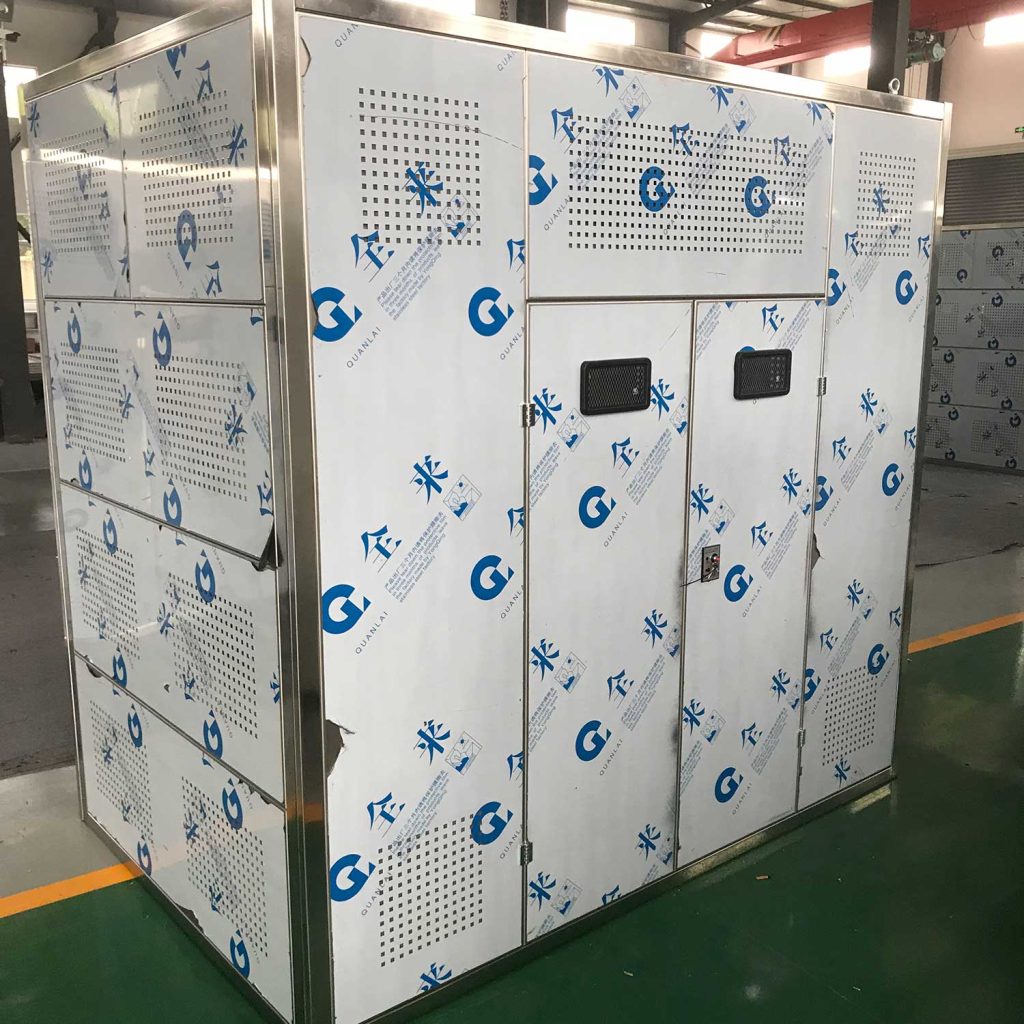

干式變外殼

干式變壓器外殼主要用于運行變壓器現場的安全防護。避免因為小動物等異物進入變壓器引起運行事故?？捎行ПＷo人身安全并起一定的電磁屏蔽作用。
按結構材料不同分為：鋁合金磨花板變壓器外殼，不銹鋼變壓器外殼和鋼板，噴涂變壓器外殼三大類。
按使用場合不同：分戶內干式變壓器外殼和戶外干式變壓器外殼兩種。
防護等級分為：IP20,IP21,IP23,IP30,IP31,IP33等多種規格。

干式變壓器外殼防護等級分類說明

1. IP20 可防止直徑大于12.5mm的球形異物進入，為帶電部分提供安全屏障；
2. IP21 具備IP20性能，同時可防止垂直水滴進入；
3. IP23 具備IP20性能，同時可防止與垂直線成60°角范圍內的淋水進入；
4. IP30 可防止直徑大于2.5mm的球形異物進入；
5. IP31 具備IP30性能，同時可防止垂直水滴進入；
6. IP33 具備IP30性能，同時可防止與垂直線成60°角范圍內的淋水進入；
7. IP40 可防止直徑大于1mm的線狀物體進入，具有防塵效果 。

生產方案

1.  根據用戶的變壓器外形尺寸常規設計生產；
2. 根椐客戶提供的圖紙和具體要求訂做；

干式變壓器外殼的作用

干式變壓器一般是在很高的電壓下使用，所以需要給干式變壓器套上一個用于安全防護的外殼，來確保干式變壓器的運行安全及操作人員的安全。

干式變壓器的外殼的作用主要是用于干式變壓器使用中的安全防護。干式變壓器外殼能夠有效防止異物在干式變壓器運行過程中的涉入，且具有良好的散熱功能，能保證干式變壓器高效，穩定、連續、可靠安全的供電效用的發揮，應用價值逐漸凸顯。

干式變壓器外殼的材料選用

不銹鋼干式變壓器外殼

干式變壓器外殼普遍采用不銹鋼、鋁合金、鋼板等材料。常用的不銹鋼牌號有201和304等。201不銹鋼抗腐蝕性能稍差，室外環境易生銹；304不銹鋼具有很好的抗腐蝕性能，可以用在室外；316不銹鋼抗腐蝕性能更好，價格更高，一般應用在特別惡劣的環境中。

鋁合金干式變壓器外殼

鋁合金導熱性能優良，強度稍差。鋼板常用冷軋鋼板，干式變壓器外殼加工，經噴塑或噴漆處理，能與開關柜顏色一致，強度也比較好，價格低，但制作周期較長。設計時，可根據用戶經濟情況、使用環境等選用合適材料。

變壓器外殼的材料選用

干式變壓器外殼普遍采用不銹鋼、鋁合金、鋼板等材料。常用的不銹鋼牌號有201和304等。201不銹鋼抗腐蝕性能稍差，室外環境易生銹；304不銹鋼具有很好的抗腐蝕性能，可以用在室外；316不銹鋼抗腐蝕性能更好，價格更高，一般應用在特別惡劣的環境中。

鋁合金導熱性能優良，強度稍差。鋼板常用冷軋鋼板，干式變壓器外殼加工，經噴塑或噴漆處理，能與開關柜顏色一致，強度也比較好，價格低，但制作周期較長。設計時，可根據用戶經濟情況、使用環境等選用合適材料。

干式變壓器殼底座

干式變壓器殼底座使用優質槽鋼焊接成底座本體，底板設置兩個支撐柱用以承托變壓器本體。機械強度高，通用性強。四周平整美觀，與外殼可以緊密連接，密封性提高。底板表面焊接防鼠板，可有效防止小動物等進入提高了安全性，故障率低。同時保證通風的效果和降低變壓器運行時產生的噪音。
