什么是變壓器外殼？
變壓器是用來變換交流電壓、電流而傳輸交流電能的一種靜止的電器設備。變壓器的作用是多方面的不僅能升高電壓把電能送到用電地區，還能把電壓降低為各級使用電壓，以滿足用電的需要。干式變壓器及箱式變壓器等類型的變壓器廣泛應用在城市電網及農村電網改建工程中。
而變壓器油箱（也叫變壓器外殼）作為變壓器配電設備，不僅是為變壓器內部的油膨脹提供足夠的
空間，能保障內部電力設備的正常運行；也是用于運行變壓器現場的安全防護，保障內部電力設備的正常運行。

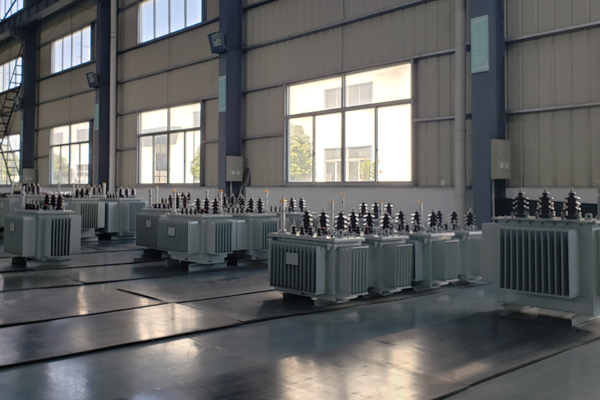

變壓器油箱也就是變壓器的外殼 , 內裝鐵芯和線圈并充滿變壓器油 , 使鐵芯和線圈浸在油內。簡單來說，變壓器油箱(波紋油箱)就是裝滿油的，當變壓器加載時并且當環境溫度升高時，變壓器內部的油量增加。變壓器油箱（箱變外殼、歐式箱變外殼、美式箱變外殼）為膨脹的變壓器油提供了足夠的空間。
大型變壓器一般有兩個變壓器油箱，一個為本體油箱；一個為有載凋壓油箱，有載調壓油箱內裝有分接開關。這是因?yàn)榉纸娱_關在操作過程中會產生電弧，若進行頻繁操作將會使油的絕緣性能下降，因此設一個單獨的油箱將分接開關單獨放置。
油枕與變壓器油箱有什么聯系
變壓器油箱(變壓器波紋油箱)在變壓器的油枕上，還有一個用’玻璃’封閉的管道，叫’防爆管’，就是防止變壓器故障時，油溫快速增高，體積急劇膨脹，油枕中已不能容納時，油流就會擠碎玻璃，從防爆管沖出，保護變壓器不受大的損壞。由管道與變壓器油箱連接，當環境溫度發生變化而引起變壓器油熱脹冷縮時，通過油枕內的油來調節，熱的時候油箱內油膨脹，變壓器油箱內的油通過連接管道上升到油枕中，如果外面溫度低了，油箱內的變壓器油冷縮了，也通過油枕內的油來調節，這樣，就不會發生變壓器油箱被漲壞等事故了。
變壓器外殼有什么作用
- 固定磁芯及線圈支架。使之成為一個整體，便于焊接安裝。
- 屏蔽，防止外部磁場及電磁信號的影響。
- 變壓器外殼主要用于運行變壓器現場的安全防護。避免因?yàn)樾?dòng)物等異物進入變壓器引起運行事故?？捎行ПＷo(hù)人身安全。
變壓器外殼的分類及性能作用
- IP20 可防止直徑大于12.5mm的球形異物進入，為帶電部分提供安全屏障；
- IP21 具備IP20性能，同時可防止垂直水滴進入；
- IP23 具備IP20性能，同時可防止與垂直線成60°角范圍內的淋水進入；
- IP30 可防止直徑大于2.5mm的球形異物進入；
- IP31 具備IP30性能，同時可防止垂直水滴進入；
- IP33 具備IP30性能，同時可防止與垂直線成60°角范圍內的淋水進入；
- IP40 可防止直徑大于1mm的線狀物體進入，具有防塵效果。
