什么是變壓器油箱

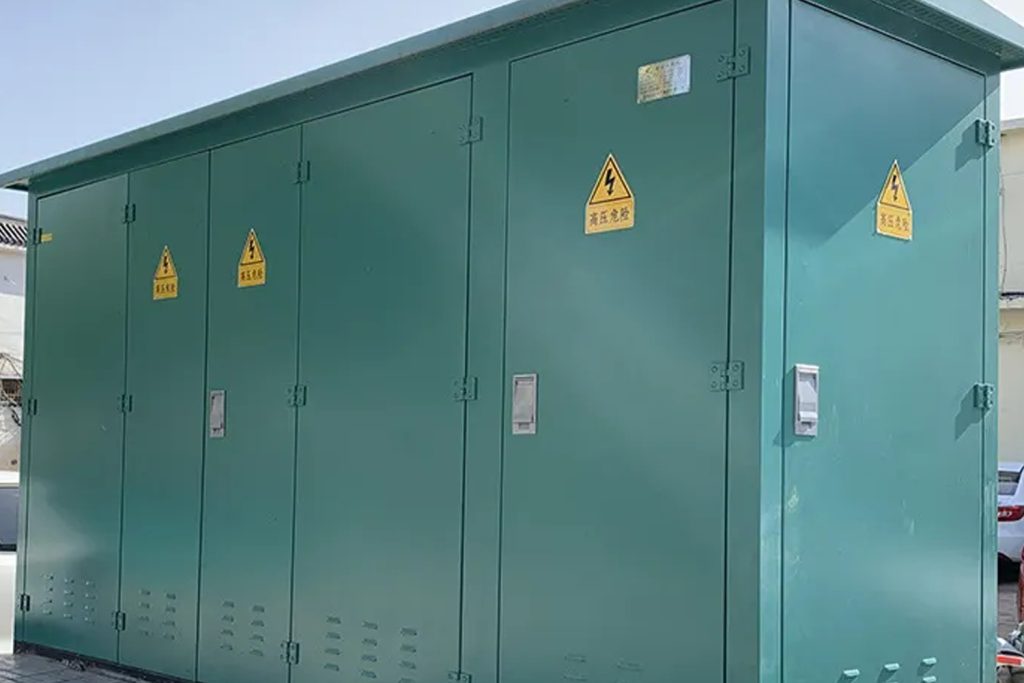

箱式變壓器廣泛應用在城市電網及農村電網改建工程中。而變壓器油箱作為箱式變壓器（箱式變電站）配電設備，主要功能不僅是為變壓器內部的油膨脹提供足夠的空間，能保障內部電力設備的正常運行。也是用于運行變壓器現場的安全防護，保障內部電力設備的正常運行。

變壓器油箱也就是變壓器的外殼 , 內裝鐵芯和線圈并充滿變壓器油 , 使鐵芯和線圈浸在油內。簡單來說，變壓器油箱(波紋油箱)就是裝滿油的，當變壓器加載時并且當環境溫度升高時，變壓器內部的油量增加。變壓器油箱（箱變外殼、歐式箱變外殼、美式箱變外殼）為膨脹的變壓器油提供了足夠的空間。變壓器油箱(電力變壓器油箱)豎直設計是為了使冷卻油依靠自身密度的變化(由于溫度變化導致的)形成對流,提高散熱效率。

變壓器油起什么作用？

變壓器油箱就是變壓器外殼(變壓器波紋油箱、箱式變壓器油箱、箱式變壓器外殼)就是裝滿油的油箱，只是變壓器的油枕中油不能太滿。油箱內裝鐵芯和繞組并充滿變壓器油，使鐵芯和繞組浸在油內。 油箱與油枕通過管道連接，當油箱中缺少油時，油枕中的油就會順管道流下，補充到油箱中，使之保持滿油狀態；同時，當變壓器負荷增大，油溫增高，變壓器油膨脹，油箱中盛不下時，也會順管道上流，回流到油枕中。

變壓器油是一種礦物油，具有很好的絕緣性能。變壓器油起兩個作用：①在變壓器繞組與繞組、繞組與鐵心及油箱之間起絕緣作用。②變壓器油受熱后產生對流，對變壓器鐵心和繞組起散熱作用。?

大型變壓器一般有兩個油箱，一個為本體油箱；一個為有載凋壓油箱，有載調壓油箱內裝有分接開關。這是因?yàn)榉纸娱_關在操作過程中會產生電弧，若進行頻繁操作將會使油的絕緣性能下降，因此設一個單獨的油箱將分接開關單獨放置。

對變壓器油箱的設計及安裝有哪些要求？

變壓器油箱應采用高強度鋼板焊接而成。油箱內部應采取防磁屏蔽措施，以減小雜散損耗。磁屏蔽的固定和絕緣應良好，避免因接觸不良引起過熱或放電。各類電屏蔽應導電良好和接地可靠，避免懸浮放電或影響繞組的介質損耗因數值。

油箱頂部應帶有斜坡，以便泄水和將氣體積聚通向氣體繼電器。油箱頂部的所有開孔均應有凸起的法蘭盤。凡可產生窩氣之處都應在其高點設置放氣塞，并連接至公用管道以將氣體匯集通向氣體繼電器。高、中壓套管升高座應增設一根集氣管連接至油箱與氣體繼電器間的連管上。通向氣體繼電器的管道應有1. 5%的坡度。氣體繼電器應裝有防雨措施，并將采氣管引至地面。

變壓器油箱底板的外部應設置槽鋼結構的底座，以使變壓器可沿其長軸和短軸方向拖動，底座應配置必要的拖拉裝置。底座還配置可用地腳螺栓將其固定在混凝土基礎上的裝置。地腳螺栓應足以耐受設備重量的慣性作用力，以及由于地震力產生的位移。

油箱底部兩對角處應設有兩塊供油箱接地的端子。變壓器外殼（箱變外殼、箱式變外殼、歐變外殼、歐式變壓器外殼）接地主要是為了保障人身安全。當變壓器的絕緣損壞時，變壓器外殼就會帶電，如果有了接地措施，變壓器的漏電電流將通過外殼接地裝置導人大地中，就可以避免人身觸電事故。? ??
